リサイクルプラザ

recycle-plaza
所  在
埼玉県蓮田市・白岡市
用  途
ごみ処理施設
規  模
リサイクルプラザ:地上2階建
ストックラード:平屋建

建築面積: 959.31㎡

延床面積: 1074.04㎡
構  造
鉄筋コンクリート造+鉄骨屋根
構造形式
耐震壁付きラーメン構造
基  礎
杭基礎(SC杭+PHC杭)
仕  上
屋 根:ルーフデッキ(折版)
外 壁:吹付け塗装
サッシ:アルミサッシ
設計期間
2011年5月~2012年3月
施工期間
2012年6月~2013年3月
設計監理
㈱アライ設計
設備設計
-
施  工
株式会社ユーディケー
掲  載
建築ジャーナル2014年7月号

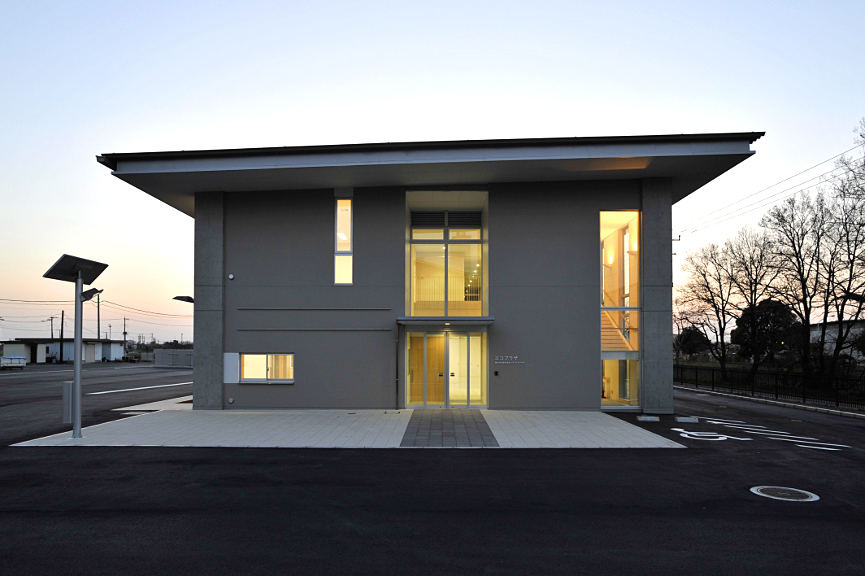

埼玉県蓮田市と白岡市の両市に跨ぎ建つ、鉄筋コンクリート造、地上2階建てのごみ処理施設(リサイクル啓発施設及び資源物等保管倉庫)

地上2階建ての「リサイクルプラザ」と平屋建ての「ストックヤード」との2棟で構成し、各棟はエキスパンションジョイントで接続する構造的には完全に切り離された独立架構をそれぞれに形成

構造は鉄筋コンクリート造で、屋根は小屋梁を含め鉄骨造で、架構形式はX・Y両方向とも耐震壁付ラーメン構造である

構造設計に当たっては、耐震安全性の分類:Ⅲ、重要度係数:I=1.00として行った
X・Y両方向ともルート1を適用し、許容応力度の確認をすると共に、平19国交告第593号の規定の∑2.5αAw+∑0.7αAc≧ZWAiを満足する十分な壁量・柱量を有している事を確認した

基礎は敷地内で行われた地盤調査結果に基づき、深度16.75m以深の細砂層又は深度18.50m以深の砂礫層を支持地盤とする認定工法の杭基礎
工法は、既成杭(SC杭+PHC杭)のプレボーリング拡大根固め工法(高支持力工法)を採用した
